一、概述
1.1 适用于三相交流50Hz、10kV及以下配电线路；
1.2 主要用于电力系统的控制和保护，作为分断和关合负荷电流、过载电流及短路电流之用；
1.3 具有故障检测、保护控制及通讯功能，能够在故障发生后极短时间内自动完成故障区间的分离及健全区间正常供电并实现多功能监控，系统设备的信息查询，用户信息、配电系统地理信息、系统检修状况在线显示的计算机辅助配电自动化的高级阶段。
二、主要特点
2.1 主要功能：
◇ 速断保护 ◇ 过流保护 ◇ 三次重合闸 ◇ 事件记录 ◇ 防涌流保护
◇ 零序保护 ◇ 实时时钟 ◇ 重合闸后加速 ◇ 实时状态查询 ◇ 智能掌上电脑控制
◇ 本地/远程设置定值 ◇ 故障主动上报 ◇ GSM短消息功能
2.2 控制器的特点：
● 可带485/232通讯接口，或通过光纤、无线实现远距离监控；重合闸后加速功能：当开关重合于永久性故障时，自动加速跳闸；
● 遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸应该加速跳闸；
● 三次重合闸延时时间均可以调整；
● 跳合闸回路采用防误动设计，并具有防跳功能；
● 零序电流可以区分区内和区外故障；
● 遥控分合闸采用了防止误动设计。
2.3 结构特点：
● 控制器为微机型的继电保护及监控装置；
● 控制器具有耐候性强、抗凝露的防护特点；
● 通过航空接插件与开关本体进行连接；
● 连接可靠性好、防护等级高；

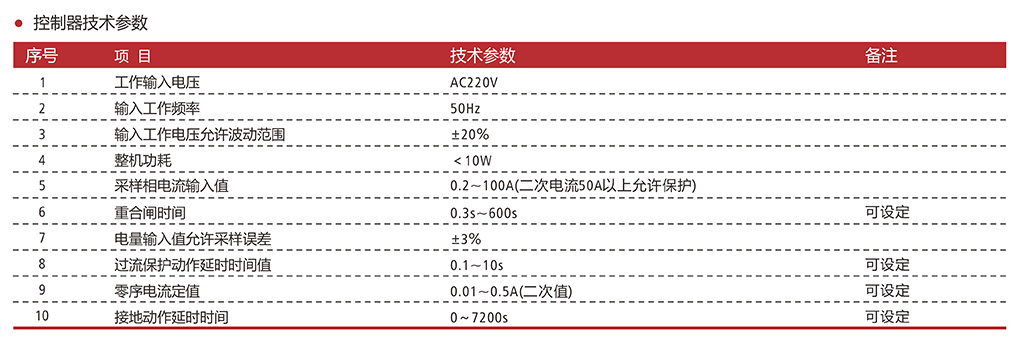

控制器输入模拟量通道共有四个，A相电流、C相电流、零序电流、BC相间电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。
执行标准
GB1984-2014《高压交流断路器》
GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》
DL/T402-2016《高压交流断路器订货技术条件》
IEC62271-100《高压交流断路器》
GB/T11023-1989《高压开关设备六氟化硫气体密封试验导则》
主要用于电力系统的控制和保护，作为分断和关合负荷电流、过载电流及短路电流之用。
