本装置由全膜高压并联电容器(内置放电电阻)、专用高压真空接触器、控制电源变压器、高压电流互感器、氧化锌避雷器、跌落式熔断器、无功补偿自动控制器、装置箱体及金具导线等组成。
根据线路需要，经用户预先设定，实现并联电容器的自动投切(按时间、电压、功率因数或无功功率)，使功率因数达到预定范围值。同时具有短路、过流、过电压、欠电压、缺相和防止电容器带电荷合闸等保护功能。所选用的高压真空接触器经过特殊老炼处理，并具有寿命长可频繁操作等特点，适合于投切电容器。自控器抗干扰能力强，可保证装置的可靠运行，此外控制器可带串行接口，根据不同用户的需求，在接入相关模块后可以实现近距离无线遥控或远程GPRS遥控。
本装置有多种分组补偿方案提供选择，可以采用单组或多组自动补偿，也可采用自动组加固定组的方式进行补偿。用户可根据线路的负荷特点选择相应的分组方案，使无功补偿更加精确。
符合标准：JB/T 10558-2006《柱上式高压无功补偿装置》、GB/T 50227-1995《并联电容器成套装置设计规范》，JB/T 7111-1993《高压并联电容器装置》，DL/T604-1996《高压并联电容器装置订货技术条件》等国家行业标准。所有电器元件均符合相关标准要求。

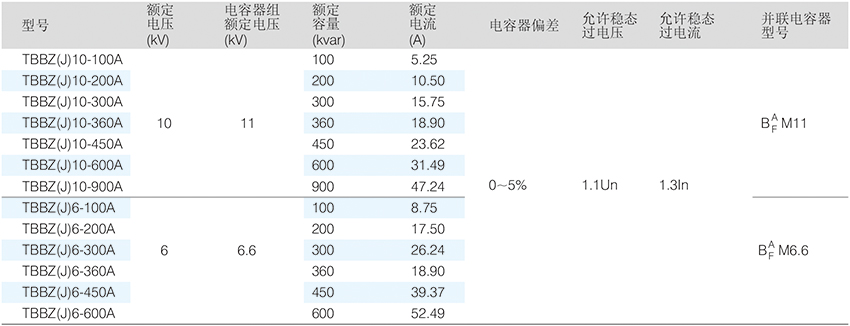

TBBZ(J)型柱上式真空接触器自动投切高压并联电容器装置，适用于安装在10千伏和6千伏配电线路中，可以有效地提高功率因数、降低线路损耗和改善电压质量。
